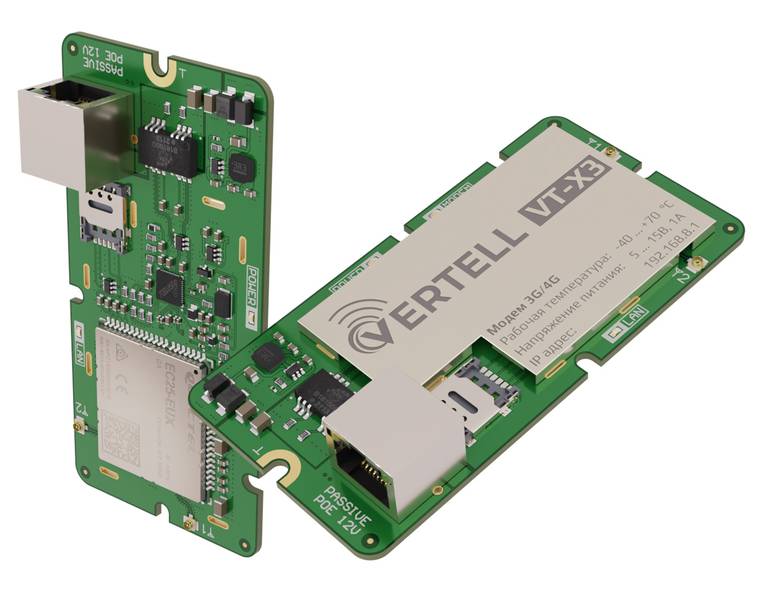

Роутер Vertell VT-X3E EC-25EU – встраиваемый 3G/4G роутер. Предназначен для установки в антенну с герметичным боксом, отдельный бокс или щит. Установка роутера внутри антенны позволяет получить максимальный сигнал LTE и осуществить передачу данных от антенны до места клиентского узла, например, роутера или коммутатора, на расстояние до 70 м без потери качества сигнала. При монтаже вне помещений устройство необходимо защитить от влаги.
Конструкция и элементная база роутера Vertell VT-X3E EC-25EU позволяет использовать его в диапазоне температур от -40 до +70 °C, без дополнительного подогрева.
Vertell VT-X3E EC-25EU оснащен слотом Nano-SIM, с фиксирующей крышкой. Слот не допускает самопроизвольного отсоединения сим карты при вибрациях и температурных колебаниях.
Схема подключения
Роутер оснащен двумя разъемами U.FL (IPEX1) для подключения внешних антенн. При использовании антенны с технологией MIMO подключаются оба разъема. Разъем № 1 подключается к разъему вертикальной поляризации антенны, разъем № 2 - к разъему горизонтальной поляризации антенны. При подключении антенны с одним выводом подключается разъем № 1.
Подключение роутера Vertell VT-X3E EC-25EU к коммутатору или домашнему роутеру производится патч-кордом из витой пары через пассивный POE-инжектор совместно с подачей напряжения на роутер с помощью блока питания 12 - 15 V. При больших длинах патч-корда (свыше 40 м) рекомендуется использовать блоки питания с напряжением 15 V. Для стабильной работы рекомендуется использовать витую пару из качественного медного кабеля с сечением жилы AWG 24. Расшивка разъема витой пары допускается по стандарту T568A и T568В (прямой обжим).
Установка в боксовой антенне
Места крепления роутера Vertell VT-X3E EC-25EU подходят для установки его в популярные антенны, например, PETRA-9 MIMO2x2 BOX, PETRA BB MIMO 2x2 UniBox-2. Компактное исполнение устройства позволяет устанавливать его в малогабаритные боксы и антенны - облучатели, например, в бокс VT-BOX1 или антенну VIKA-21 MIMO BOX.
Настройка и управление
Настройка и управление роутером осуществляется в web-интерфейсе через браузер телефона или компьютера. Полная инструкция по ссылке.
Функционал позволяет:
- Выбирать режим работы сети (LTE, UMTS, GSM), а также фиксировать рабочий диапазон (band). При наличии большого числа базовых станций дает возможность подключиться к частоте с наилучшей скоростью.
- Проводить точную настройку (юстировку) антенны для получения максимального и стабильного сигнала интернета от оператора.
- Применить интернет-страж, что позволит избежать «зависания» модема. Функция удобна при удаленной работе, когда нет доступа для возможности физической перезагрузки оборудования.
В настройках реализованы функции: проброс портов, смена IP адреса, отправка SMS сообщений и USSD команд.
Скриншоты интерфейса в "Приложении".
Технические особенности
- Возможность передачи данных между антенной и клиентским оборудованием на расстояние до 70 м. по витой паре.
- Технология подачи питания и данных по одному кабелю Passive-POE 12 В.
- Компактный размер роутера – 100x50 мм.
- Работа роутера на улице без дополнительного подогрева. Все радиокомпоненты поддерживают работу при минус 40°C по паспорту.
- Наличие механической защиты – металлическая крышка модема.
- Стандартизация кабельных соединителей, отсутствие винтовых разъемов.
- Совместимость с антеннами и боксами Российских производителей, таких как АНТЭКС, KROKS, VERTELL.
Модем Vertell VT-X3E EC-25EU разработан, произведен и сертифицирован в России.
Основные характеристики
Интерфейс | Ethernet |
Диапазон температур | -40 ... +70 °C |
Тип продукта | Роутер |
Вес | 70 г |
Гарантия | 12 месяцев |
Диапазон частот | LTE FDD: B1, B3, B7, B8, B20, B28A; LTE TDD: B38, B40, B41; UMTS: B1, B8; GSM: B3, B8 |
Скорость передачи данных | LTE: 150 Mbps (DL) 50 Mbps (UL), DC-HSPA+: 42 Мbps (DL) 5.76 Mbps (UL), UMTS: 384 Kbps (DL) 384 Kbps (UL), EDGE: 236.8 Kbps (DL) 236.8 Kbps (UL) |
Модуль модема | EC25-EU |
Категория LTE | 4 |
Скорость LAN | 10/100 Мбит/с |
Тип антенных разъемов | U.FL (50 Ом) |
Слот SIM-карты | Nano-SIM |
Номинальный ток потребления* | 0.35 А |
Пиковый ток потребления* | 1 А |
Напряжение питания | 7 - 15 В Passive PoE (контакты 4,5,7,8) |
Комплектация | Роутер Vertell VT-X3E EC-25EU, коробка |
Страна изготовления | Россия |
*Номинальный и пиковый ток потребления указаны для напряжения питания 12В.
Приложения
Обзор веб-интерфейса Web-интерфейс модемов и роутеров Vetrell VT-X. В документе представлен обзор веб-интерфейса модемов и роутеров Vertell VT-X1, VT-X3U, VT-X3E. | |
Инструкция по настройке модемов VT-X Инструкция настройки устройств Vertell VT-X1, VT-X3U, VT-X3E. | |
Программа для сброса пароля Программа для сброса пароля администратора на устройствах Vertell VT-X1, VT-X3U, VT-X3E. | |
Чертеж роутера VT-X3E |
